Apartarrayos

Las sobretensiones que se presentan en las instalaciones de un sistema pueden ser de dos tipos:

1. sobretensiones de tipo atmosférico.
2. sobretensiones por fallas en el sistema.

Sobretensiones externas: son aquellas provocadas por fenómenos atmosféricos, ya sea por el impacto directo de un rayo en una línea o por la descarga de un rayo en la proximidad de la línea, se les denomina onda de impulso tipo rayo.

Sobretensiones internas: onda a frecuencia industrial (en Europa 50 Hz en América 60 Hz), debidas normalmente a variaciones bruscas de la carga, corrientes inductivas, conexiones y desconexiones de líneas en vacío, magnetización de núcleos de tranformadores, maniobras realizadas incorrectamente, etc.

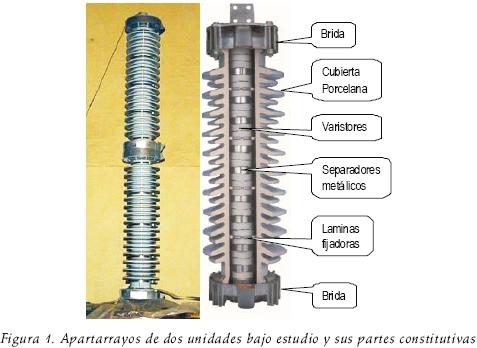

El apartarrayos es un dispositivo que nos permite proteger las instalaciones contra sobretensiones de tipo atmosférico.


Su principio general de operación se basa en la formación de un arco eléctrico entre dos explosores cuya operación esta determinada de antemano de acuerdo a la tensión a la que va a operar.

Tipos de apartarrayos

El apartarrayos tipo autovalvular consiste de varias chapas de explosores conectados en serie por medio de resistencias variable cuya función es dar una operación más sensible y precisa. se emplea en los sistemas que operan a grandes tensiones, ya que representa una gran seguridad de operación.

El apartarreyos de resistencia variable funda su principio de operación en el principio general, es decir, con dos explosores, y se conecta en serie a una resistencia variable. Se emplea en tensiones medianas y tiene mucha aceptación en el sistema de distribución.

La función del apartarrayos no es eliminar las ondas de sobretensión Presentadas durante las descargas atmosféricas, sino limitar su magnitud a valores que no sean perjudiciales para las máquinas del sistema.

Las ondas que normalmente se presentan son de 1.5 a 1 microseg. (Tiempo de frente de onda). La función del apartarrayos es cortar su valor máximo de onda (aplanar la onda).

Las sobretensiones originadas por descargas indirectas se deben a que se almacenan sobre las líneas cargas electrostáticas que al ocurrir la descarga se parten en dos y viajan en ambos sentidos de la línea a la velocidad de la luz.

Los apartarrayos protegen también a las instalaciones contra descargas directas, para lo cual tiene un cierto radio de protección. Para mayor seguridad a las instalaciones contra las cargas directas se instalan unas varillas conocidas como bayonetas e hilos de guarda semejantes a los que se colocan en las líneas de transmisión.

La tensión a que operan los apartarrayos se conoce técnicamente como tensión de cebado del apartarrayos.

Cada apartarrayos se encuentra normalmente abierto y se encuentra calibrado para que a partir de cierta tensión entre línea y tierra se cierre automáticamente y filtre los frentes de onda. Esto de hace con un circuito de resistencia variable, con tensión, de los elementos dependiendo de la naturaleza de éstos. Al desaparecer la sobretensión el apartarrayos vuelve a la posición de abierto.














Existen por diferentes tensiones

Deben instalarse apartarrayos en plantas industriales, especialmente en lugares donde las tormentas son frecuentes y de gran intensidad. Su instalación, tanto para proteger al equipo de la subestación como al equipo de utilización, puede hacerse tanto en el exterior como en el interior del local que contiene al equipo que se va a proteger, tan cerca de éste como sea factible, tomando en cuenta que deben estar fuera de pasillos y alejados de otro equipo, así como de partes combustibles del edificio. Además, deben resguardarse, ya sea por su elevación o por su localización, en sitios inaccesibles a personas no idóneas, o bien, protegidos por defensas o barandales adecuados.

Pararrayos

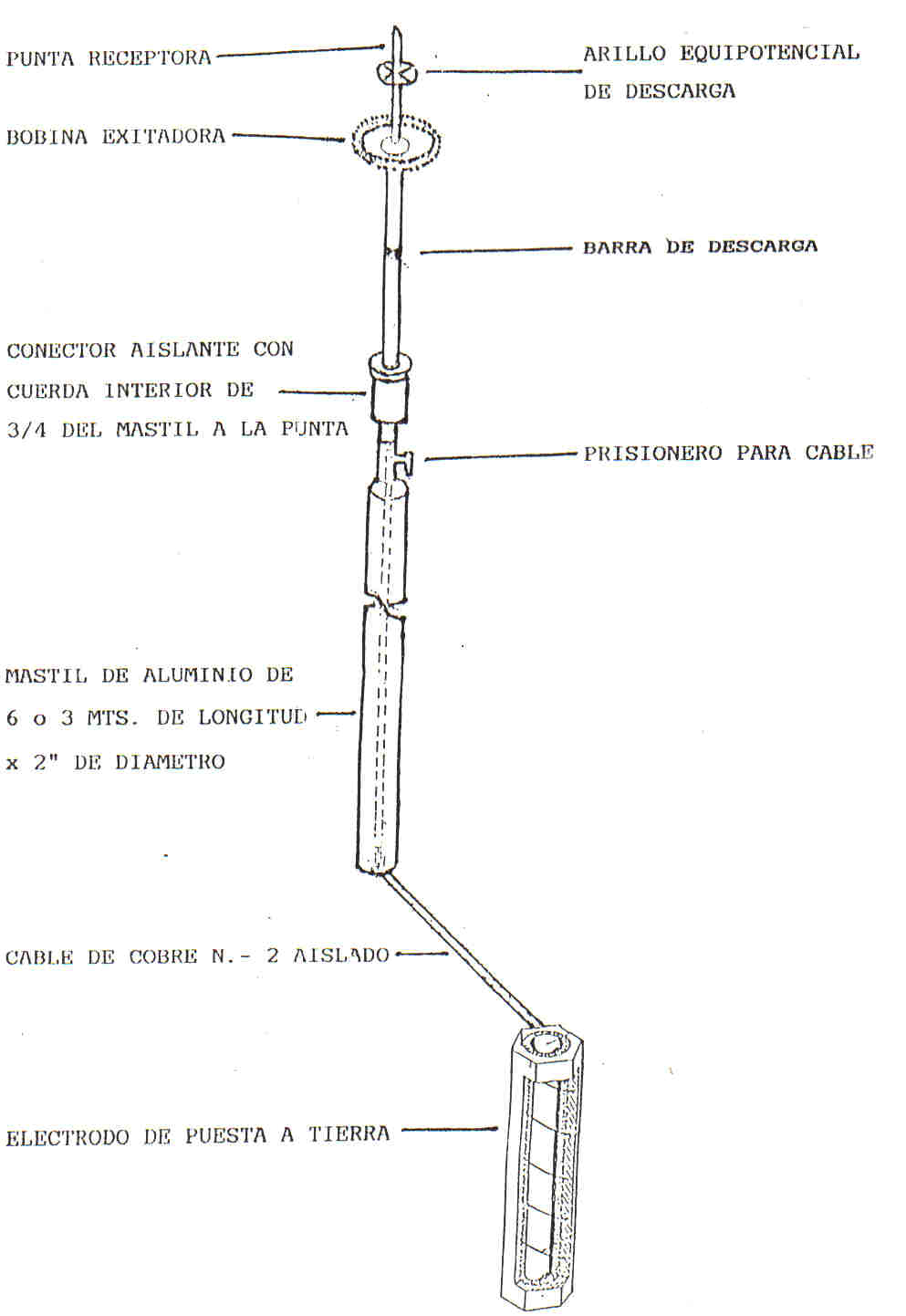

Los pararrayos o puntas de descarga son dispositivos de protección para la subestación y de toda la instalación en general contra descargas atmosféricas. Consisten en una varilla de material conductor con terminación en punta. Estas varillas se conectan a la red de tierras. El método de los pararrayos es que al existir descargas en la atmósfera, proporcionarles un camino de muy baja impedancia a fin de que se garantice que en caso de ocurrir una descarga, ésta se vaya a tierra a través de las puntas y no a través de otros elementos en donde pudieran ocurrir desgracias que lamentar.
